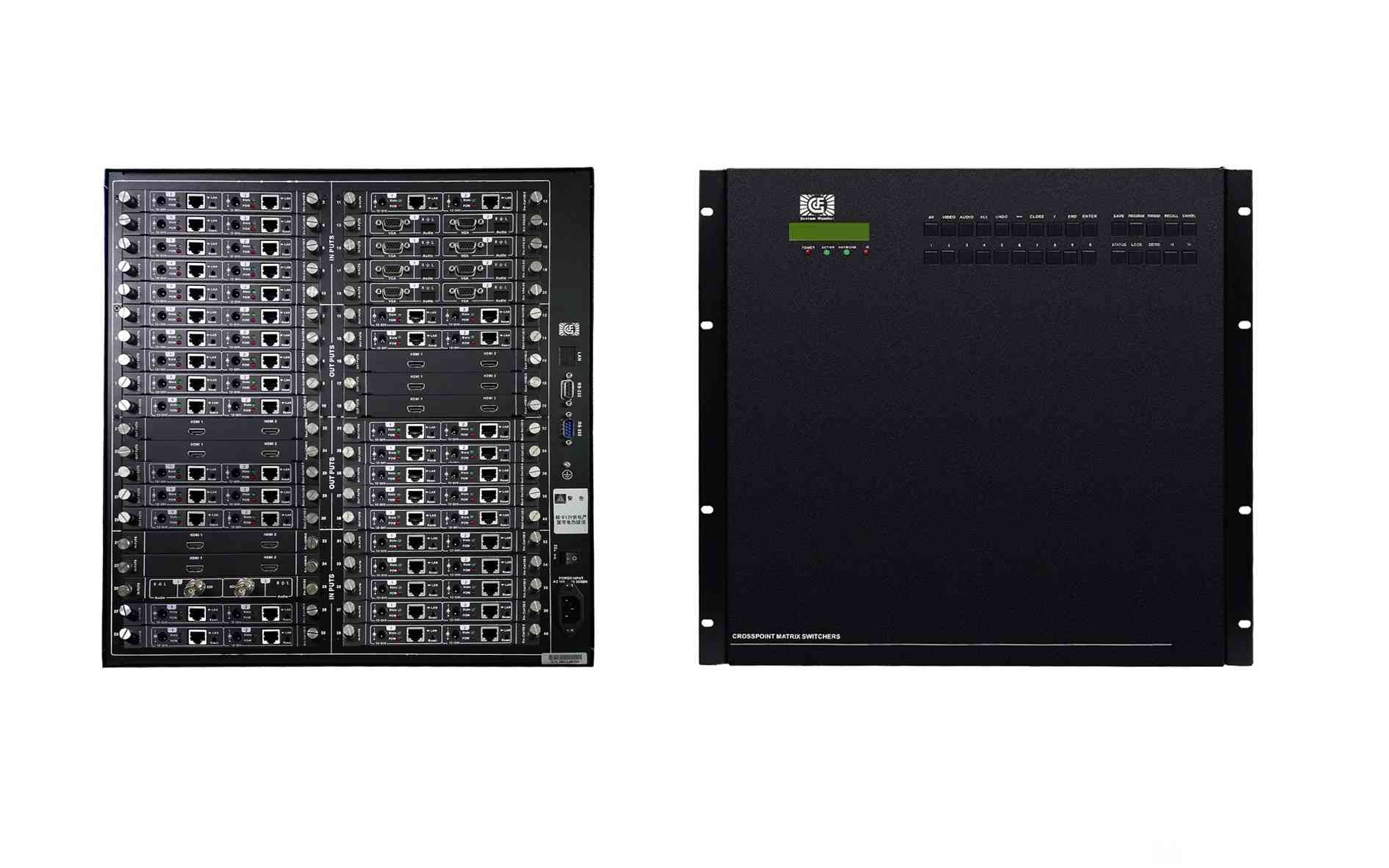

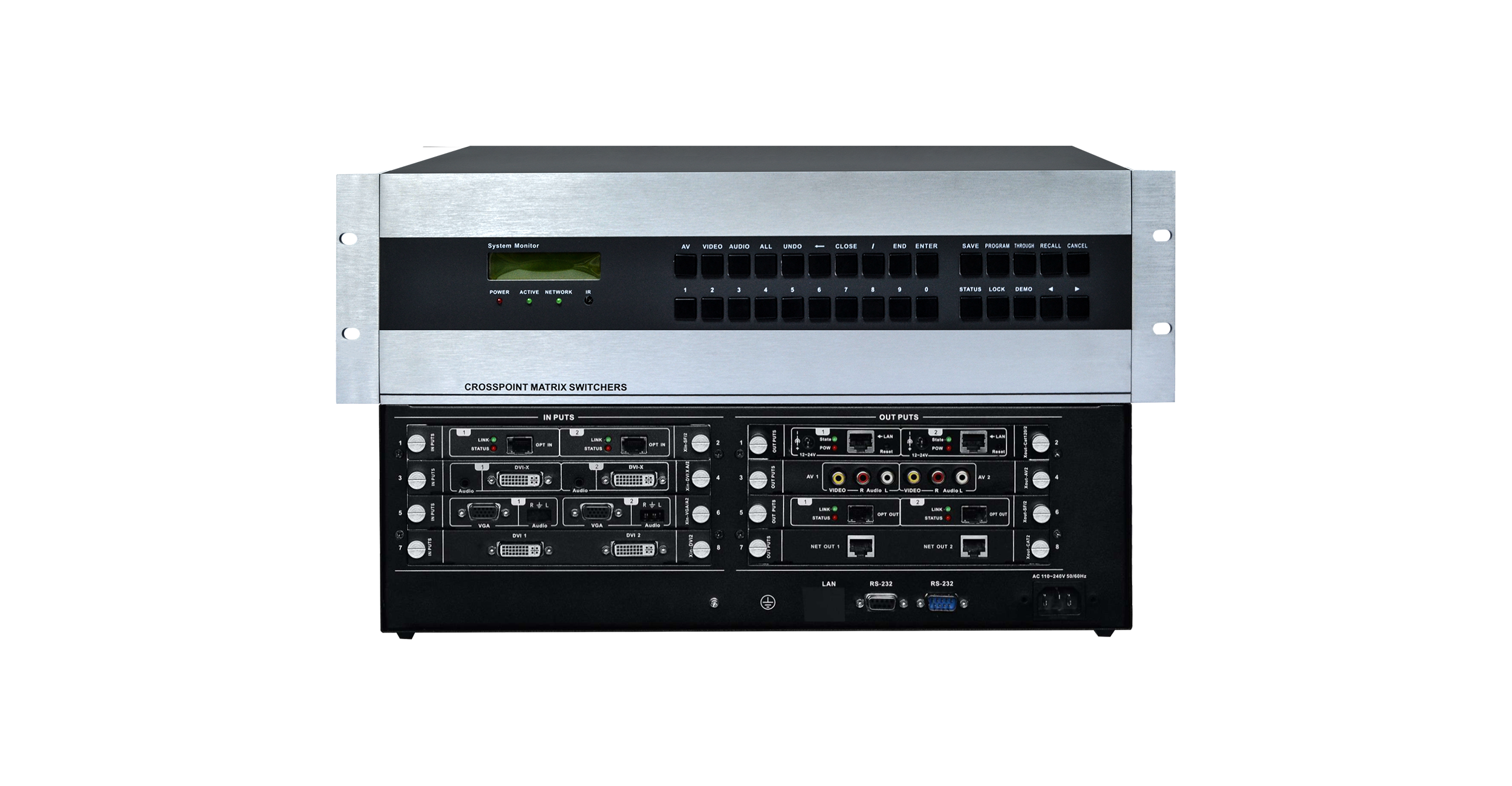

16路16进16出高清4K无缝混合矩阵切换器
GF-MIX1616

GEFFEN MIX系列MIX1616数字矩阵是一款全数字高带宽万能光纤矩阵切器,支持按键快速切换操作,带有16路视频输入端口和16路视频输出端口支持任意输入设置为默认的EDIDEDID学习参数。MIX1616采用最新的数字接口,使图像信号可高保真输出,画面更加清晰。

特性

●插卡式结构

●长线驱动能力

HDCP兼容

●音频接入功能

EDID支持计算功能

●支持快速切换操作。

EDID支持切换功能

掉电记忆功能和现场记忆功能

●支持嵌入式多通道数字音频信号的交叉切换

输入输出卡每块板卡为2路,可按需求配置

●支持全高清;

具有2RS-232通讯接口

●支持画面无缝切换,无缝产品支持分区拼接

具有内置GUI界面,多用户管理,自定义设备名称

插卡式结构:输入信号Video、VGA、YPbPr、DVI、HDMI、HD-SDI、光纤、网络;输出信号支持:HDMI、卡片式结构DVI(色差VGA)、Video、光纤、网络.卡片式机构,极其容易扩展或更换

长线驱动能力:输入带有自动均衡,有效减少因为线路传输而导致的确定性抖动(ISI);输出带有预加重功能,以便长线传输后接收端仍可接收信号;输入支持接收延迟,有效应对当差分对线不等长时进行时间补偿。

●HDCP 兼容: 确保有内容保护的媒体能正常显示,如蓝光DVD、GAME  BOX 等。

音频接入功能:VIDEO、VGA、色差输入板带有音频输入接口,配合输出板音频分离输出功能,能实现音视频同步切换而无需另外配置音频切换设备。

●EDID 支持计算功能: 能实时自动计算任意个输出端显示器的EDID 信息的交集,合集。当一路输入信号送给多个不同分辨率的显示设备时,能自动获取当前切换状态的最佳分辨率,并触发信号源更改分辨率(自动模式)。

●EDID支持切换功能:可以将任意一路输出显示设备的EDID信息读回,并切换给任何另外一路输出显示设备(手动模式)。

控制接口:具有2路RS232支持控制和级联第三方设备。可选配网络接口TCP/WEB云控或红外遥控器。

掉电记忆功能和现场记忆功能: 带有断电现场保护功能;并可保存和调用10个切换状态。

输入输出:最大支持16路信号输入,16路信号输出。支持嵌入式多通道数字音频信号的交叉切换。

输入输出卡:每块板卡为2路,可按需求配置不同格式的输入板卡(Video、VGA、 YPbPr、 DVI、HDMI、HD-SDI、光纤、网络)

支持全高清:与包括1080p/60 的所有HDTV 分辨率和高达1920*1200 的PC 的分辨率兼容;

●具有内置GUI界面,多用户管理,自定义设备名称

支持 3D、HDMI 1.4、HDCP、与及 DVI 1.0 协议。支持高色深,以及高达 3.25Gbps速率;

所有输出通道均可支持画面无缝切换(可选配),接口信号全兼容,自适应每路输出参数(分辨率、上下左右大小)独立可调整,功能扩展之后,可以选定一个分辨率作为该路输出的分辨率,解决如1360*768和1366*768这样的微小差异,以及其他情况下边框对不准的现象。

视频

技术参数

增益 0-7db

带宽 165MHz, 全数字

最大支持分辨率 4K

位时钟抖动(Clock Jitter) <0.15 Tbit

位上升时间(Risetime ) <0.3Tbit (20%--80%)

阻抗 100 Ω

建议最大输出距离 小于10米,在1920x1200@60时(推荐使用认证过的DVI专用线材,Molex TM 的线材)

视频输入

接口

信号强度 T.M.D.S +/- 0.4Vpp

最小/最大电平 T.M.D.S  2.9V/3.3V

阻抗 100 Ω

输入EDID 使用系统默认EDID

最大直流偏置误差 15mV

建议最大输入距离 小于36米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

视频输出

接口

最大功耗 最大50w

位下降时间(Falltime) <0.3Tbit (20%--80%)

最大传输延时 5nS(±1nS)

切换速度 200 ns(最长时间)

信号类型 DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号

控制种类

串行控制接口 RS-232, 9-针母 D 接口

波特率与协议 波特率:9600, 数据位:8, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

规格

电源 100VAC ~ 240VAC, 50/60 Hz, 际 自适应电源

温度 储存、使用温度: -20 ~ +70°C

湿度 储存、使用湿度:10% ~ 90%

机箱尺寸(mm) 430(L)X262(W)X178(H)

产品重量 11kg

平均故障间隔时间 30,000 小时

质保 1年免费保修,终生维护
