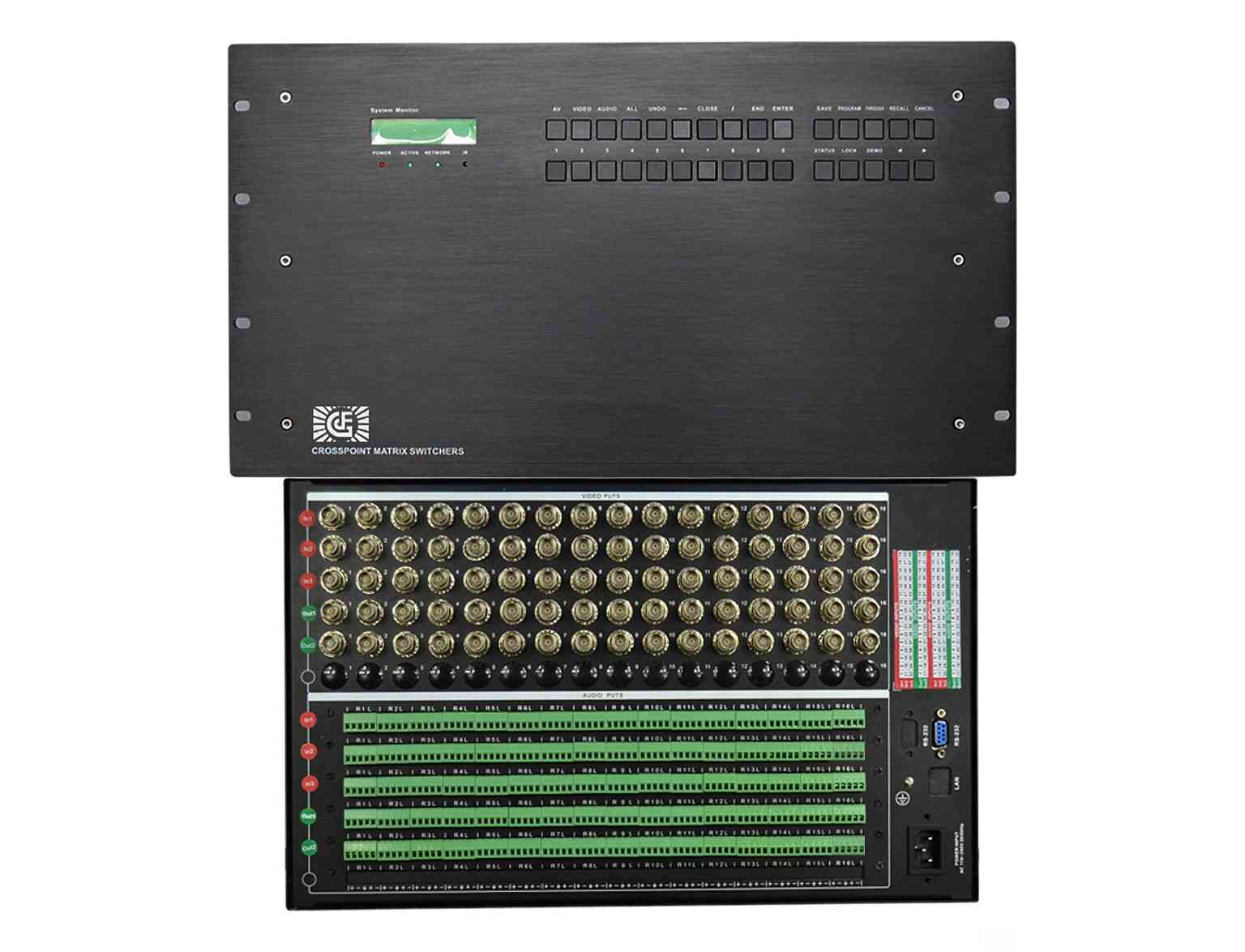

AV48进32出音视频矩阵切换器
GF-AV4832

GFFFEN AV系列矩阵切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路音视频输出通道中的任一通道上,主要应用于广播电视工程,电视教学、指挥控制中心等场合。

本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用。

·支持4816324864128路音视频信号输入,4816324864128路音视频信号输出。
·
支持快速切换操作。
·
支持视频信号类型有:复合视频(信号)
·
音频信号类型有:立体声,平衡或非平衡接法。
·150MHz(-3dB)
,满载的高带宽。
·
具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
·
具有红外遥控功能和RS232通信功能。
·
可机架安装的金属机箱。
·
采用可编程逻辑陈列电路,任意交互切换。
·
信号长距离传输失真补偿技术。
·
内置国际通用电源。

宽: 150MHz(-3dB)满载
亮度色度干扰: -50dB@5MHz
微分相位误差: 0.1%,3.58-4.43MHz
微分增益误差: 0.1,3.58-4.43MHz
最大传输延时: 5nS ( +1nS)
切 换 速 度 200nS(最长时间)

· 视频技术参数

· 视频输入
信 号 类 型 :   CVB-S视频
连 接 类 型 :   BNC接口
最小输入电平:   0.5Vp-p
最大输入电平: 2.0Vp-p
I/O 阻 抗 :   75Ω
回 波 损 耗 :   -30dB@5MHz
最大DC补偿 :   1.5V
同 步 锁 相 :   0.3V-0.4Vp-p


· 视频输出
信 号 类 型 :  CVB-S视频
连 接 类 型 :   BNC接口
最小输出电平:   1.0Vp-p
最大输出电平:   2.0Vp-p
I/O 阻 抗 :  75Ω
回 波 损 耗 :   -30dB@5MHz
DC 补 偿 :  +5mV-0
转 换 类 型 :   垂直间隔


音频 技术参数
:   不平衡0dB
录放辐射回应 :   20Hz-20KHz,+0.05dB
噪 音 处 理 :   0.03%@1KHz
S/N 信 噪 比     :   >90,输出21 dBu平衡额定最大输出功率
亮度色度干扰 :   < -80 @ 1KHz,满载
立体声通道隔离:   > 75dB @:20Hz-20KHz


音频输入
信号类型:  立体声,非平衡
连接类型:  5位凤凰接口/ RCA(莲花)
抗:   > 50Ω
最大电平:   +19.5dBu


· 音频输出
信号类型:路立体声,非平衡
连接类型:   5位凤凰接口/ RCA(莲花)
抗:   >50Ω
增益误差:   +0.1dB
最大电平(Hi-Z):    +21dBu
最大电平(600Ω):   +15dBm


· 规格
源:    220V/50Hz
率:    20W

装:    带有标准机柜安装架

平均故障间隔时间:50000小时
