中型会议室8进8出HDMI矩阵选型与工程部署指南

引言

在企业数字化转型进程中，中型会议室作为内部协作、客户接待、远程会议的核心场所，其音视频系统的稳定性直接影响会议效率与企业形象。根据弱电工程行业统计，超过60%的中型会议室音视频故障源于信号切换设备选型不当，其中HDMI矩阵作为系统中枢，其性能表现决定了整套系统的可靠程度。

本文针对50-200人规模、配置8路以内信号源与8台显示终端的中型会议室场景，结合格芬GF-HDMI0808ES等主流设备的工程实践，从技术选型、部署调试、运维管理三个维度，系统梳理HDMI矩阵的选型标准与落地要点。

中型会议室信号系统的典型痛点

多数企业在会议室建设或改造时，往往只关注显示大屏、音响系统等显性设备，忽视信号调度中枢的技术指标，导致系统投入使用后出现各类隐性问题：

切换黑屏中断演示流程。 普通消费级切换器或低端矩阵在信号切换时普遍存在1-3秒黑场，在重要会议演示、视频会议汇报、发布会直播等场景下，短暂的画面中断不仅打断演讲节奏，更可能造成关键信息遗漏。某上市企业IT部门统计，其总部会议室平均每月因切换黑屏导致的会议中断达7次以上，其中两次造成客户演示事故。

多设备兼容问题频发。 会议室信号源通常包含Windows笔记本、MacBook、视频会议终端、蓝光播放器、实物展台、摄像机等多种设备，显示端则涵盖投影、液晶拼接屏、会议平板、辅助监视器等不同品牌、不同年代的产品。设备间EDID握手失败、HDCP协议不兼容是最常见的故障类型，表现为部分信号源无输出、分辨率自动降级、色彩失真等间歇性问题，排查难度极大。

长线传输信号衰减。 中型会议室机房通常与显示终端存在15-30米距离，普通HDMI线缆在传输4K信号时超过10米即出现明显信号损耗，表现为画面雪花点、横纹干扰、间歇性闪断。部分项目为解决此问题额外加装信号延长器，不仅增加成本，也引入更多故障点位。

中控对接兼容性差。 智能会议室普遍配置中控系统实现一键场景切换，若矩阵控制协议不开放、RS232串口数量不足，将导致中控集成失败，最终仍需人工操作设备按键，丧失智能会议室的建设意义。

8进8出HDMI矩阵核心选型指标

针对上述痛点，中型会议室选用HDMI矩阵时，不应仅对比端口数量与价格，需重点核查以下六项核心技术指标：

1. 无缝切换性能验证

真正的无缝切换基于FPGA硬件帧同步架构，而非软件模拟快切。工程验收时需实际测试切换延迟，合格标准为切换过程无肉眼可见黑场、无画面撕裂、无闪烁。格芬GF-HDMI0808ES采用硬件点对点无压缩实时转换技术，切换延迟控制在毫秒级，满足正式会议零中断要求。

需警惕市场上标称"无缝切换"实则为快速切换的产品，这类产品切换时间多在200ms以上，人眼可明显感知画面中断，仅适用于对连续性要求不高的场景。选型时应要求厂商提供实际切换演示视频，或在合同中明确"切换无黑场"的验收标准。

2. EDID管理能力

EDID管理是解决多设备兼容问题的核心功能，合格的矩阵需具备每路输入独立读写EDID的能力，内置多套行业标准EDID预设，并支持现场抓取显示设备原生EDID参数进行自定义配置。

GF-HDMI0808ES的八路输入通道均支持独立EDID管理，调试人员可针对每一路信号源单独配置EDID数据，避免某路显示设备参数异常影响所有信号源。这一功能在新旧设备混搭的改造项目中尤为重要，可省去额外购置EDID模拟器的成本，大幅缩短调试周期。

3. 长线输入自动均衡

中型会议室布线距离普遍较长，矩阵每路输入应具备独立的自动均衡电路，可对长距离传输或低质量线材造成的信号损耗进行实时补偿。GF-HDMI0808ES支持每通道独立自动均衡，普通HDMI铜线传输距离可达20米以上仍能稳定输出4K信号，多数场景下无需额外配置信号延长器。

部分低价矩阵采用单通道全局均衡设计，容易出现个别通道画面发白、横纹干扰的问题，选型时应确认每路输入是否具备独立均衡芯片。

4. 控制接口与协议开放性

矩阵需至少配备2路以上RS232串口，支持RS232透传功能，可同时对接中控主机与调试电脑。控制协议需完全开放，提供完整的指令集文档，兼容快思聪、AMX及国产主流中控系统。

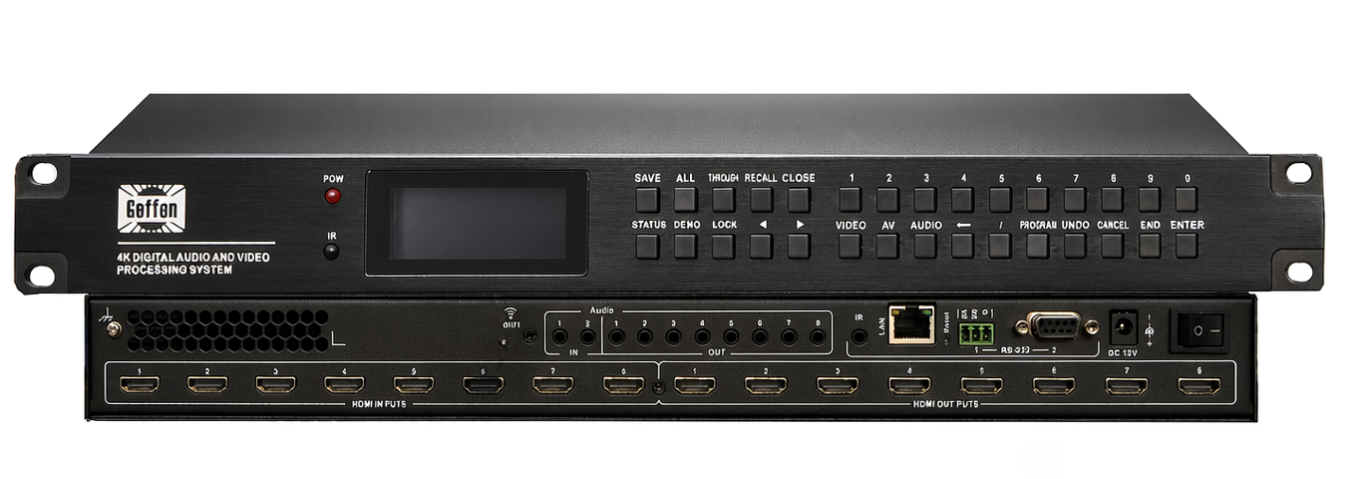

标配3路RS232接口，支持面板按键、红外遥控、上位机软件多种控制方式，开放完整的中控控制协议，可直接接入各类智能会议控制系统。

5. 分辨率独立调节能力

不同显示终端的最佳分辨率往往存在差异，矩阵每个输出端口应支持独立设置分辨率，而非全局统一输出。这一功能可同时适配4K主大屏与1080P辅助监视器，避免所有显示设备被迫降级到统一分辨率。

6. 可靠性设计

会议室设备需支持7×24小时待机运行，矩阵应采用纯硬件FPGA架构，无内嵌操作系统，杜绝死机、蓝屏风险。具备断电记忆功能，意外断电恢复后自动恢复断电前的通道配置，无需重新设置。机箱采用标准19英寸1U机架式设计，全金属屏蔽结构，可隔绝机房内其他设备的电磁干扰。

工程部署与调试要点

布线施工规范

HDMI线缆应选择符合1.4标准的纯铜线，线规不低于24AWG，避免使用铜包铝或劣质线材。线缆敷设时弯折半径不小于线缆直径的8倍，禁止暴力弯折或踩踏。与强电线路并行敷设时，间距应不小于30厘米，交叉处需做屏蔽处理。

长线传输建议预留冗余度，实际布线距离超过15米时，优先选用带信号放大功能的有源HDMI线，或在矩阵输入端启用均衡补偿。所有线缆两端需做清晰标识，标明输入输出端口编号，便于后期调试维护。

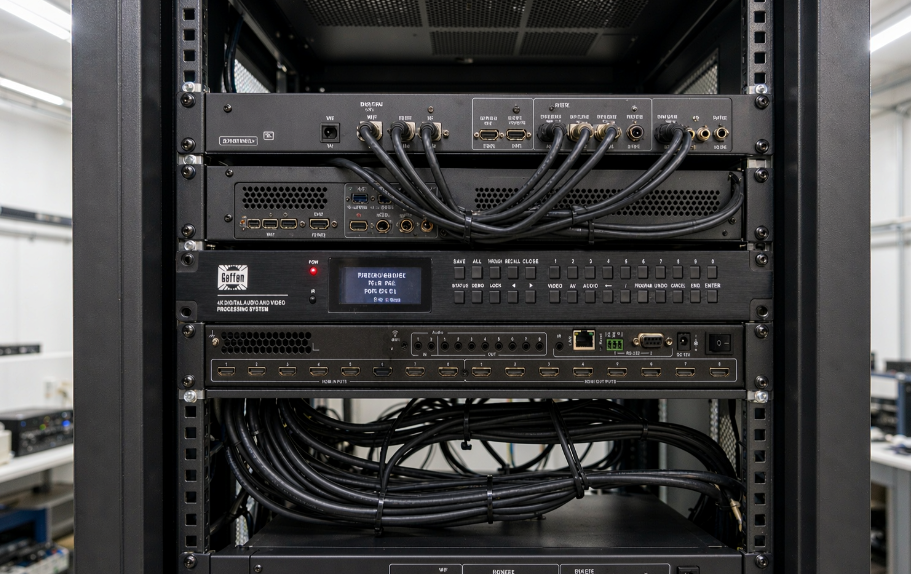

设备安装要求

矩阵应安装在标准机柜中部位置，上下预留至少1U散热空间，避免紧贴功放、UPS等发热设备。设备上电前需检查所有接口连接牢固，确认供电电压稳定。建议配备独立的电源时序器，避免其他设备启停时的电压冲击影响矩阵稳定运行。

系统调试流程

系统调试应按以下步骤进行：首先连接所有显示终端，逐一抓取每个显示设备的EDID参数并保存；其次连接信号源，为每路输入配置适配的EDID；然后测试所有输入到输出的通道切换，验证画面显示正常；最后对接中控系统，编写场景控制指令，测试一键场景调用功能。

调试完成后，将常用的会议场景（如主讲模式、讨论模式、视频会议模式、远程培训模式）保存为预设，会议操作人员可直接调用，无需每次手动切换通道。

常见故障排查与运维

日常运维中最常见的三类问题及处理方法：

画面间歇性闪断。 首先检查线缆连接是否松动，其次确认线缆长度是否超出传输范围，可尝试开启对应端口的输入均衡增强。若仅特定信号源出现问题，应检查该信号源的输出分辨率设置，重新配置EDID参数。

切换后某路显示无信号。 多为EDID握手失败，可手动触发该端口EDID重新学习，或写入通用EDID参数。若新旧设备混搭出现此问题，建议为老旧显示设备单独配置兼容EDID。

中控控制无响应。 检查串口接线是否正确（RX/TX是否交叉连接），确认波特率、数据位等串口参数与中控设置一致，测试矩阵本身按键控制是否正常，排除硬件故障。

结语

中型会议室音视频系统的核心价值在于稳定可靠，而非参数堆砌。选型时聚焦实际应用场景的核心需求，工程部署阶段严格遵循施工规范，调试阶段细致验证每个功能点，才能打造出真正好用、耐用的会议系统。GF-HDMI0808ES这类工程级8进8出HDMI矩阵，正是针对中型会议室场景优化的产品，在满足功能需求的同时，有效降低了项目实施与后期运维成本，成为多数中型音视频项目的标准配置。
