在专业音视频工程项目中，EDID相关问题占据了系统调试总时长的40%以上。许多集成商工程师都有过类似经历：所有设备单独测试都正常，接入矩阵后就出现分辨率错乱、部分屏幕无信号、色彩失真等奇怪现象，反复排查线缆、更换设备都无法解决，最终问题往往出在EDID配置上。
本文从EDID协议的底层原理出发，结合格芬GF-HDMI0808ES等主流矩阵的工程实践，系统分析HDMI矩阵系统中EDID相关问题的产生机理，并提供可落地的调试与解决方案。
EDID全称Extended Display Identification Data（扩展显示标识数据），是显示设备向信号源传递自身参数信息的标准协议。这一协议由VESA组织制定，目前广泛应用的是EDID 1.3和CEA-861扩展标准。
当电脑、播放器等信号源通过HDMI连接显示设备时，首先会通过HPD（热插拔检测）引脚感知显示设备接入，然后通过DDC通道读取显示设备的EDID信息，其中包含了显示设备支持的分辨率、刷新率、色彩格式、音频能力等关键参数。信号源根据这些参数自动配置输出信号格式，确保输出的信号是显示设备能够支持的。
理解这一工作流程是解决EDID相关问题的基础：信号源的输出格式不是由信号源自身决定的，而是由它读取到的EDID信息决定的。如果读取到的EDID信息不准确、不完整，信号源就会输出错误的格式，导致显示异常。
在点对点连接场景中，一台信号源连接一台显示设备，EDID通讯过程简单直接，很少出现问题。但在矩阵切换系统中，一台信号源需要面向多个不同的显示设备，一台显示设备也需要接收多个不同信号源的信号，这就打破了原有的点对点通讯模型，引入了复杂的EDID管理问题。
当矩阵输入端接入一台笔记本电脑时，这台电脑的信号可能被切换到8台不同参数的显示设备上。这时候问题就出现了：笔记本应该读取哪一台显示设备的EDID？如果它读取的是4K主大屏的EDID，那么当信号被切换到1080P辅助监视器时，监视器可能无法识别4K信号；如果它读取的是1080P监视器的EDID，那么当信号切换到4K大屏时，就只能输出1080P分辨率，浪费了大屏的4K能力。
低端矩阵的处理方式通常是将某一路输出的EDID直接传给所有输入，或将内置的默认EDID广播给所有信号源。这种粗暴的处理方式在显示设备参数一致的简单场景下勉强可用，但在多品牌、多分辨率混搭的实际项目中必然引发兼容性问题。
部分信号源（尤其是专业摄像机、医疗影像设备、工业控制电脑）的EDID读取逻辑非常严格，当矩阵切换信号时，如果输出端口的EDID发生变化，信号源会重新进行EDID握手，导致信号重新协商过程中出现画面中断、分辨率重置。某些老旧设备甚至会在EDID变化时直接重启输出，造成数秒的信号中断。
HDCP（高带宽数字内容保护）协议的握手过程高度依赖EDID信息。如果EDID中声明的HDCP版本与显示设备实际支持的版本不匹配，会导致HDCP认证失败，表现为画面提示"不支持的内容"或定期黑屏重启。这一问题在接入蓝光播放器、机顶盒等版权保护严格的信号源时尤为突出。

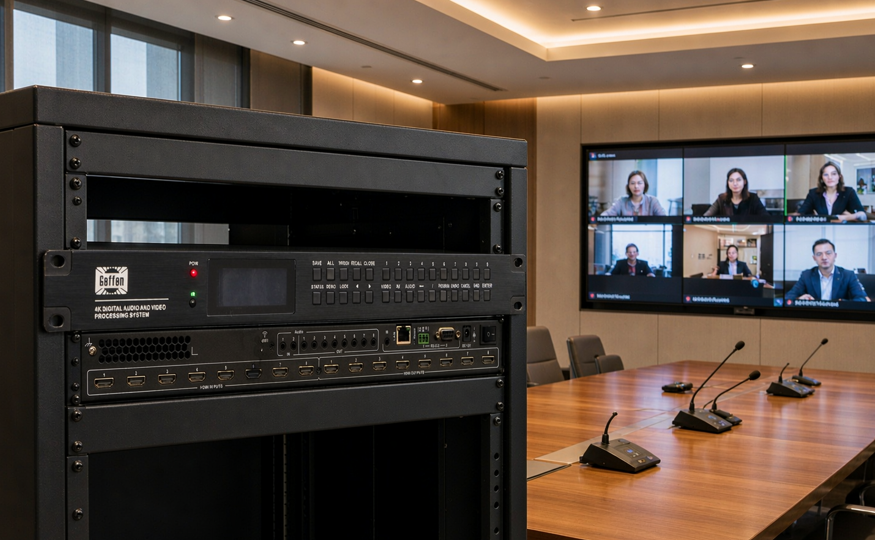

专业级HDMI矩阵与消费级切换器的核心区别之一，就是是否具备完善的EDID管理系统。以格芬GF-HDMI0808ES为例，工程级矩阵的EDID管理系统应具备以下核心能力：
这是最基本也是最重要的功能。每一路输入端口都可以独立配置EDID信息，不同信号源可以使用完全不同的EDID配置，互不影响。例如，接入4K播放器的输入端口配置4K EDID，接入老旧视频会议终端的输入端口配置1080P EDID，从源头上避免参数冲突。

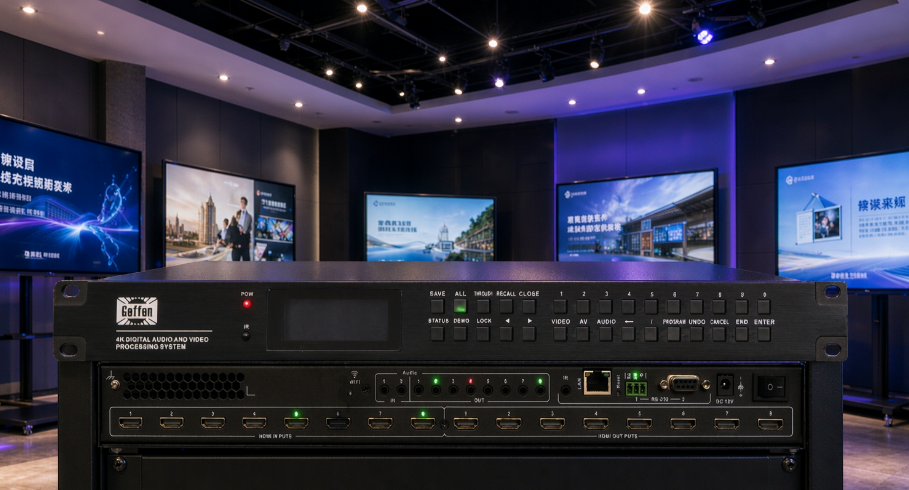

GF-HDMI0808ES八路输入均支持独立EDID读写，工程师可以针对每一路信号源的特性和目标显示设备参数，量身定制EDID数据。这一功能解决了传统全局EDID无法兼顾不同信号源的根本矛盾。
合格的EDID管理系统应支持三类EDID来源：
• 内置预设EDID：包含行业通用的4K、1080P、3D等标准EDID，可快速调用，适用于大多数常规场景；
• 现场抓取EDID：可读取任意输出端口连接的显示设备的原生EDID，直接写入指定输入端口，确保100%兼容特定显示设备；
• 用户自定义EDID：支持导入外部EDID文件，或手动编辑EDID中的关键参数，满足特殊设备的适配需求。
在改造项目中，现场显示设备往往是多年前采购的老旧型号，EDID数据可能存在不标准的问题。这时候直接抓取显示设备原生EDID写入对应输入端口，是最可靠的兼容解决方案，比反复调试参数效率高得多。
当显示设备关机或切换到其他信号源时，普通矩阵会断开DDC通道，导致信号源检测不到显示设备而停止输出。当显示设备重新开机或信号切回时，信号源需要重新进行EDID握手，造成信号延迟。
工程级矩阵具备EDID仿真功能，输入端口持续向信号源提供稳定的EDID信号，无论输出端显示设备状态如何变化，信号源始终认为显示设备处于连接状态，不会中断信号输出。这一功能在轮巡切换、多屏调度场景下至关重要，可消除切换过程中的信号重协商延迟。
EDID管理解决的是信号源输出格式的问题，但不同显示设备的物理分辨率差异无法仅靠EDID解决。高端矩阵每路输出端口内置独立的缩放引擎，可将输入信号实时缩放到对应显示设备的最佳分辨率，实现不同分辨率设备的混合接入。
GF-HDMI0808ES各输出端口分辨率独立可调，同一输入信号可同时以4K格式输出到主大屏，以1080P格式输出到辅助监视器，无需额外配置分辨率转换器。
结合多年工程调试经验，以下是最常见的EDID相关故障及标准解决流程：
故障现象： 信号切换到某几台显示设备时提示无信号，其他显示设备正常。 可能原因： 信号源读取到的EDID包含这些显示设备不支持的分辨率或刷新率，输出格式超出显示设备能力范围。 解决步骤：
1. 检查问题显示设备的物理分辨率和支持的刷新率；
2. 进入矩阵EDID管理页面，读取问题显示设备的原生EDID；
3. 将该EDID写入对应信号源的输入端口；
4. 重启信号源，确认信号源输出分辨率与显示设备匹配；
5. 若仍有问题，使用自定义EDID功能，删除不支持的分辨率条目，保留显示设备原生分辨率。
故障现象： MacBook接入矩阵后，系统显示分辨率选项只有1080P，无法输出4K。 可能原因： 矩阵默认EDID未正确声明4K支持能力，macOS系统的EDID校验逻辑比Windows更严格，识别到EDID不完整时自动降级输出。 解决步骤：
1. 从4K显示设备抓取原生EDID；
2. 将该EDID写入MacBook接入的输入端口；
3. 拔掉MacBook的HDMI线重新插入，触发EDID重新读取；
4. 若仍无法识别，使用EDID编辑工具在EDID中添加4K@30Hz 4:4:4的详细时序参数。
故障现象： 蓝光播放器播放正版影碟时，每隔30秒左右黑屏一次，播放U盘内容正常。 可能原因： HDCP认证失败。EDID中声明的HDCP版本与矩阵、显示设备实际支持的版本不匹配，导致HDCP握手反复重试。 解决步骤：
1. 确认所有显示设备均支持HDCP 1.3协议；
2. 写入支持HDCP 1.3的标准EDID到蓝光播放器输入端口；
3. 检查HDCP密钥是否正常，部分低端矩阵HDCP处理模块性能不足，需更换设备。
故障现象： 会议室同时有老旧VGA改HDMI的投影和新4K电视，切换到投影时画面色彩偏淡，切换到电视时色彩过饱和。 可能原因： EDID中色彩空间参数不匹配，老旧投影只支持YCbCr 4:2:2，而新电视支持RGB 4:4:4，信号源无法根据不同显示设备动态调整色彩空间。 解决步骤：
1. 为投影对应的输出通道配置独立缩放，将色彩空间转换为YCbCr 4:2:2；
2. 给投影输入信号适当降低饱和度，或在矩阵中设置色彩空间转换；
3. 必要时为老旧投影单独配置信号转换器，从系统层面分离新旧设备的信号链路。
专业工程师调试EDID问题需要借助专用工具提升效率：
EDID读写器： 硬件EDID读写设备可直接读取显示设备的EDID数据，保存为二进制文件，也可将EDID文件写入模拟器或矩阵。
专业测试信号源： 配备专业视频信号发生器，可手动设置输出分辨率、刷新率、色彩空间，输出标准测试图案，快速定位信号格式问题。
EDID编辑软件： 使用Extron EDID Manager、Phoenix EDID Editor等专业软件可解析EDID二进制文件，查看详细参数，修改分辨率、音频、色彩空间等条目，生成自定义EDID。
调试经验法则： 遇到间歇性兼容问题时，优先排查EDID问题。更换线缆、重启设备无法解决时，第一时间检查EDID配置，往往能事半功倍。绝大多数所谓"设备不兼容"问题，本质都是EDID配置不当。
EDID管理看似是一个细小的技术点，实则直接决定了整个音视频系统的兼容性与稳定性。许多集成商在项目中投入大量资金采购高端显示设备，却在矩阵选型时忽视EDID管理能力，最终导致系统故障频发，验收困难。
选择具备完善EDID管理功能的工程级矩阵，如格芬GF-HDMI0808ES这类支持每路独立EDID读写、现场自定义配置的专业设备，掌握科学的EDID调试方法，可以解决90%以上的信号兼容问题，大幅缩短项目调试周期，减少后期运维成本。在音视频系统向4K超高清演进的今天，EDID管理能力已经成为衡量矩阵设备专业程度的核心指标。
