中小型安防监控与指挥中心8路HDMI矩阵应用实践：从选型到运维的全流程指南

平安城市、园区安防、企业调度、应急指挥等场景的可视化建设，对信号调度系统提出了与会议室场景截然不同的要求。与会议室场景重视演示效果不同，安防监控与指挥中心场景最核心的诉求是7×24小时稳定运行、操作响应及时、故障恢复快速。

本文针对8路监控信号规模的中小型安防值班室、园区监控中心、企业调度室场景，结合格芬GF-HDMI0808ES等工程级设备的落地经验，分析此类场景的特殊需求与矩阵设备的选型、部署、运维要点。

监控指挥场景的特殊技术需求

许多集成商在做监控项目时，习惯用会议室类矩阵替代专业监控矩阵，结果上线后故障频发，根本原因在于没有充分认识到监控场景的特殊性。监控指挥场景对矩阵设备有以下几方面特殊要求：

7×24小时不间断运行能力

安防监控系统全年无休，矩阵作为信号中枢必须具备连续运行不宕机的能力。消费级设备采用民用级芯片，工作温度范围窄，长时间运行容易出现过热死机、芯片老化加速等问题。某园区监控室曾使用民用切换器，运行三个月后频繁出现死机，经检查是芯片长期高温运行导致焊点虚接，最终不得不全部更换设备。

工程级监控矩阵需采用工业级元器件，纯硬件FPGA架构无操作系统，支持-10℃到55℃宽温工作范围，平均无故障工作时间（MTBF）不低于50000小时。机箱散热设计需经过长期老化测试，确保连续运行时芯片温度保持在合理范围。

快速切换与轮巡功能

监控场景下，安保人员需要频繁切换不同摄像头画面，或设置自动轮巡在多个监控画面间自动切换，这要求矩阵切换速度足够快，支持自定义轮巡方案。普通矩阵切换时的黑屏间隔在轮巡时会被放大，每轮切换出现一秒黑屏，八路轮巡一圈就会损失八秒监控时间，关键时刻可能遗漏重要画面。

无缝切换功能在监控场景下不是锦上添花的高级功能，而是必须满足的基础要求。硬件帧同步架构的矩阵切换延迟低于人眼感知阈值，轮巡时画面连贯无中断，安保人员不会错过任何监控细节。

多设备并行控制能力

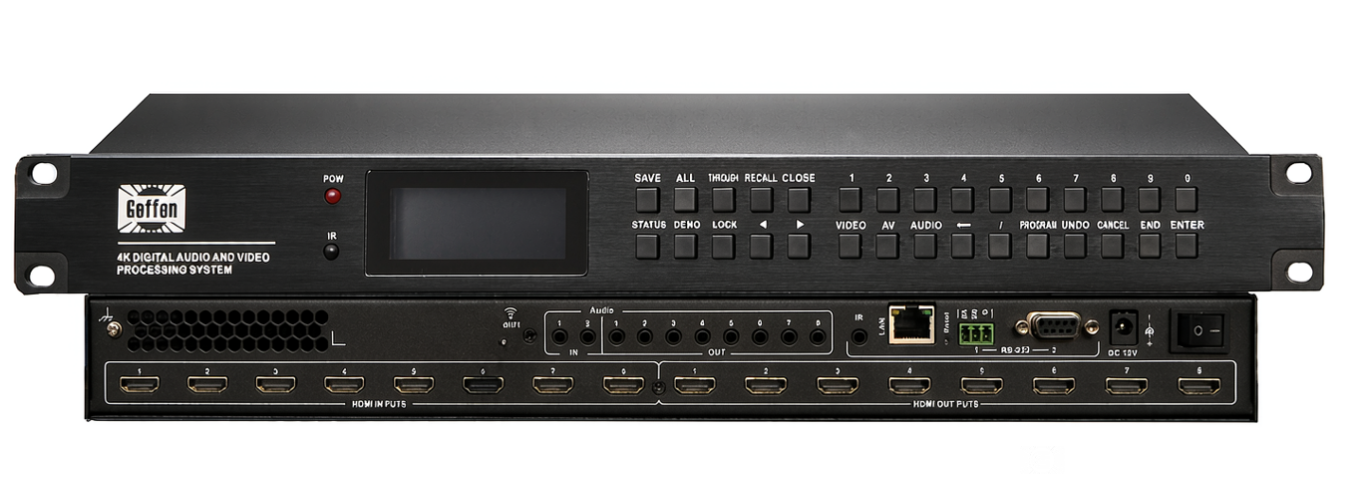

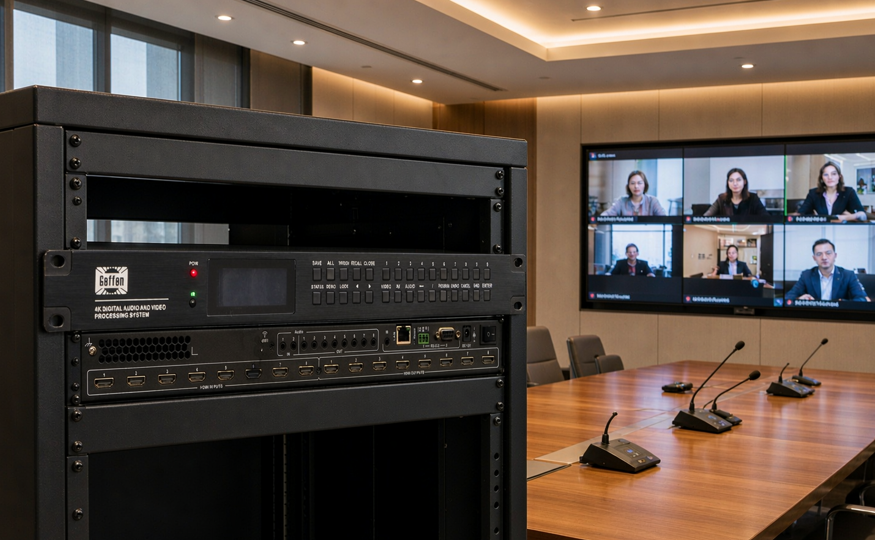

监控指挥席通常配备多个操作工位，或同时接入硬盘录像机、解码器、控制键盘等多套控制设备，这要求矩阵具备多路独立的控制接口。格芬GF-HDMI0808ES配备3路RS232串口，支持RS232透传，可同时接入控制键盘、中控主机、调试电脑，多个控制端并行工作互不干扰。

部分低端矩阵仅配备1路RS232接口，接入控制键盘后就无法再接中控系统，或需要额外加装串口分配器，增加故障点位和系统复杂度。

断电记忆与快速恢复

监控室偶尔会遇到机房检修、供电波动等情况，设备重启后必须快速恢复工作状态。矩阵需具备断电记忆功能，重新上电后自动恢复断电前的通道配置和轮巡设置，无需操作人员重新配置。启动速度应控制在10秒以内，缩短系统恢复时间。

普通民用设备重启后恢复出厂设置，需要人工重新选择通道，在应急场景下可能延误处置时机。GF-HDMI0808ES支持自动保存运行状态，上电后3秒内恢复最后一次的通道配置，满足应急场景快速响应要求。

电磁兼容与抗干扰能力

监控机房通常同时部署硬盘录像机、网络交换机、UPS电源、无线通信设备等，电磁环境复杂。矩阵设备需具备良好的电磁屏蔽能力，通过EMC电磁兼容认证，避免外界电磁干扰导致画面横纹、闪屏、控制失灵等问题。

全金属屏蔽机箱、接口ESD静电防护、电源浪涌防护都是工程级设备的标准配置，这些看不见的防护设计在复杂机房环境中决定了设备的长期稳定性。

8路监控矩阵系统典型架构

中小型监控中心典型配置为8台NVR硬盘录像机或视频解码器作为信号源，输出到8台监视器或一块2×2拼接加大屏加4台辅助监视器。整套信号系统采用分层架构设计：

信号层： 8路监控主机输出HDMI信号，接入矩阵输入端口。摄像头信号经NVR编码输出，或经解码器解码上墙。重要区域监控信号建议直接接入矩阵，避免经过网络传输带来的延迟和卡顿风险。

调度层： 8×8 HDMI矩阵作为核心调度设备，实现任意监控信号到任意监视器的自由切换。矩阵通过RS232连接桌面控制键盘，安保人员可通过键盘快速切换画面、启动轮巡。同时预留网口连接运维电脑，供技术人员调试和系统维护。

显示层： 根据监控室规模配置显示设备。通常值班席位配置多台桌面监视器用于日常轮巡观察，背景墙配置一块拼接大屏用于重点监控画面放大显示。不同显示设备分辨率可混合配置，矩阵通过输出缩放功能自动适配。

控制层： 可根据需求接入中控系统，与报警系统、门禁系统联动。当报警触发时，中控自动发送指令给矩阵，将对应区域监控画面切换到大屏显示，并触发声光报警。

工程部署关键要点

机房环境准备

监控机房建议保持温度在18-26℃，相对湿度40%-60%。矩阵设备安装在标准机柜中，上下预留1U通风空间，避免紧贴发热量大的NVR设备或功放设备。机柜需可靠接地，接地电阻不大于4欧姆，减少静电和电位差对信号的干扰。

供电建议采用在线式UPS供电，避免电网电压波动、浪涌冲击损坏设备。矩阵电源与大功率设备（如空调、大屏电源）分路供电，避免启停干扰。

线缆选择与布线

监控线缆长度往往比会议室场景更长，且经常与强电线缆并行敷设。必须选择24AWG以上规格的纯铜HDMI线，双层屏蔽设计，具备良好的抗干扰能力。线缆长度超过20米时，建议选用有源光纤HDMI线，或在矩阵端开启信号均衡补偿。

所有线缆两端必须清晰标识，注明信号源名称和端口编号。布线时与强电线路间距不小于30厘米，无法避免交叉时采用垂直交叉，并穿金属管屏蔽。线缆敷设完成后需用线缆测试仪逐根测试导通性和信号质量，排查虚接、断线等问题。

系统调试流程

监控矩阵系统调试应按以下步骤进行：

第一步是设备基础测试。所有设备上电后，逐一测试每路输入到每路输出的信号连通性，确认所有通道画面显示正常，无偏色、闪屏、干扰问题。

第二步是EDID配置。针对不同分辨率的监视器，配置对应EDID参数。老旧监视器建议单独抓取原生EDID写入，避免兼容性问题。所有NVR主机设置为固定分辨率输出，不要使用自动分辨率模式。

第三步是切换功能测试。测试单通道切换、多通道同步切换，验证切换无黑屏、无卡顿。配置常用的轮巡方案，设置轮巡间隔时间，测试自动轮巡功能稳定性。

第四步是控制功能联调。连接控制键盘，测试按键切换、轮巡启动停止、场景调用功能。接入中控系统，测试报警联动切换功能，模拟报警触发验证大屏自动弹出对应画面。

第五步是稳定性测试。系统连续开机72小时，开启自动轮巡，观察是否出现死机、信号中断、画面异常等问题。模拟断电重启，验证设备自动恢复断电前状态。

常见运维问题处理

监控系统长期运行中常见的问题及处理方法：

单路监视器无信号。 首先检查对应NVR是否正常输出，其次检查线缆连接是否松动。可将该路信号切换到其他输出端口验证是否正常，若其他端口正常，可能是该输出端口EDID异常，重新写入EDID即可解决。

轮巡过程中偶发卡顿。 检查NVR输出帧率是否稳定，部分低端NVR在多路回放时帧率不足会导致画面卡顿。确认矩阵输入均衡设置是否匹配线缆长度，长线传输信号不足也会导致偶发卡顿。

控制键盘偶尔失灵。 检查RS232接线是否牢固，串口波特率设置是否匹配。控制键盘与矩阵距离过远时（超过15米），需使用有源RS232延长器，避免信号衰减导致控制失灵。

设备运行一段时间后死机。 检查机房散热是否良好，设备进风口是否积灰堵塞。清理设备灰尘，保证通风顺畅。若仍频繁死机，需检查电源供电是否稳定，排除电源适配器故障。

场景扩展应用

除了传统安防监控，8进8出HDMI矩阵还适用于多种中小型指挥调度场景：

园区应急指挥室： 接入园区监控、门禁、消防报警、视频会议等多路信号，应急事件发生时可快速调度各路信号，指挥处置。

生产车间调度室： 接入生产线各工位监控、设备数据看板、视频会议信号，实时掌握生产状态，远程调度指挥生产。

中小学校园安防中心： 接入校园门口、操场、楼道、食堂等重点区域监控，配合一键报警系统，快速处置校园安全事件。

小型交通指挥岗： 接入路口监控、信号灯状态监控、调度电话，实现小区域交通实时指挥调度。

结语

中小型监控与指挥中心项目规模虽小，但对稳定性和可靠性的要求丝毫不低于大型指挥中心。选型时摒弃"能用就行"的错误观念，选择专为工程应用设计的专业矩阵设备，严格按照工程规范施工部署，才能建设一套真正好用、耐用的监控信号系统。

格芬GF-HDMI0808ES这类8进8出工程级HDMI矩阵，针对监控场景优化了硬件设计和软件功能，具备无缝切换、多路控制、断电记忆、抗干扰能力强等特点，完全满足中小型监控中心7×24小时稳定运行的需求，是此类场景高性价比的标准配置方案。项目建设方和集成商应充分重视信号调度中枢的选型，从系统稳定性出发选择合适的设备，减少后期运维压力。
