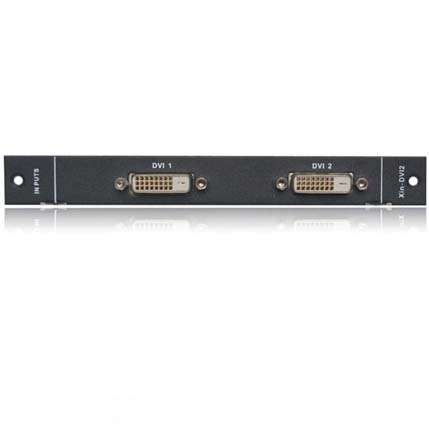

2路DVI无缝音频分离输出板卡
XOUT-DVI/S2

Xout-DVI2/SA输出板卡，是专为高清混插矩阵而设计的，她支持2路DVI输出，2路立体声音频分离输出，支持数字高清信号。模块化设计，可根据需要增加或者减少板卡，为应用以及维护带来极大的方便，是工程应用的首要选择。

l 支持2路DVI信号输出，2路立体声分离输出采用3.85mm凤凰头接口,方便工程应用；；

l 支持 HDCP（High -bandwidth Digital Content Protection）高带宽数字内容保护技术

l 支持智能EDID计算功能：能实时自动计算任意个输出端显示器的EDID信息的交集，合集；

l 支持EDID切换功能：可以将任意一路输出显示设备的EDID信息读回，并切换给任何另外一路输出显示设备；

卡片式结构，即插即用，无需任何设置。

产品型号	GF- Xout-DVI2/A
参数		2路DVI +Audio输出板卡
协议		支持DVI1.0协议（部分），支持HDCP协议，兼容HDMI1.4协议（部分）
像素带宽		225MHz, 全数字
接口带宽		3.9Gbps,全数字
最大支持分辨		Normal-PC： 1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit
位时钟抖动(Clock Jitter)		<0.15 Tbit
位上升时间(Risetime )		<0.3Tbit (20%--80%)
位下降时间(Falltime)		<0.3Tbit (20%--80%)
信号类型		DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号
接口		DVI-D母接口
信号强度		T.M.D.S +/- 0.4Vpp
最小/最大电平		T.M.D.S 2.9V/3.3V
输入EDID		EDID现场可擦写
最大直流偏置误差		15mV
