HDBaseT双绞线延长器是一款集成HDBaseT的远距离高清信号无压缩、无延时传输器，HDMI信号从接收端输出，
信号分辨率高达4Kx2K可以通过单根CAT5/CAT6网线将信号长距离传输高清无压缩音视频信号，
采用单根网线最远可传输70/100米，
该设备拥有卓越的图像处理能和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能的HDMI信号延长方式。
支持CEC功能、RS232双向通讯功能和双向IR控制。此外还支持双向12VPoC功能，任意一端供电
通过单根网线长距离的传输HDMI视频和音频信号，最长可达70/100米。
支持全高清视频信号，最高支持1920*1080@60Hz、3840*2160@30。
支持直通式EDID传输功能，自适应显示端EDID，满足更多应用场景。
符合HDMI1.3标准，兼容HDMI 1.4。
符合HDCP 1.2标准——高带宽数字内容保护技术。
支持PoH(Power Over HDBaseT)供电，在发射端或者接收端任意一端接电源适配器，即可通过网线向另一端供电。
网线采用标准的以太网IEEE-568B接法，安装方便。
内置自动均衡系统，画面流畅、清晰、稳定。
内置ESD静电保护电路、过流保护电路、防反接电路，全方位保护系统安全。
供电电压：DC12V。
安装方便，即插即用，无需安装驱动。
|
参数名称 |
详细说明 |
|
|
视频 |
支持协议 |
HDMI1.3、兼容HDMI 1.4，HDCP1.x、HDCP2.2 |
|
接口带宽 |
10.2Gbps |
|
|
支持最大分辨率 |
4K@60Hz/4:2:0 YCbCr, sYCC601, Adobe YCC-601 |
|
|
接口 |
HDMI-A接口 |
|
|
阻抗 |
100Ω |
|
|
建议HDMI最大输入/输出距离 |
TP-HD141型号,小于5米 TP-HD241型号,小于1.5米 |
|
|
网口 |
接口 |
标准RJ45接口 |
|
网线 |
以太网IEEE-568B标准接法 |
|
|
最大传输距离 |
||
|
其它 |
电源 |
12V 1.5A |
|
最大功耗 |
MAX 10W |
|
|
工作环境温度 |
0-50℃ |
|
|
工作 环境湿度 |
5%~90% |
|
|
外形尺寸 |
110x80x25mm |
|
|
传输距离 |
||
|
TP-HD141 |
||
|
网线类型 |
长度 |
支持视频 |
|
CAT5e/CAT6网线 |
60米 |
最高支持1080p@60Hz |
|
CAT6a/CAT7网线 |
70米 |
|
|
CAT5e/CAT6网线 |
35米 |
支持HDMI 4K@30。最高支持 HDMI 2.0 4K/60/4:2:0 YCbCr, sYCC601, Adobe YCC-601格式 |
|
CAT6a/CAT7网线 |
40米 |
|
|
TP-HD241 |
||
|
网线类型 |
长度 |
支持视频 |
|
CAT5e/CAT6网线 |
100米 |
最高支持1080p@60Hz |
|
70米 |
支持HDMI 4K@30。最高支持 HDMI 2.0 4K/60/4:2:0 YCbCr, sYCC601, Adobe YCC-601格式 |
|
|
CAT6a/CAT7网线 |
100米 |
支持HDMI 4K@30。最高支持 HDMI 2.0 4K/60/4:2:0 YCbCr, sYCC601, Adobe YCC-601格式 |
|

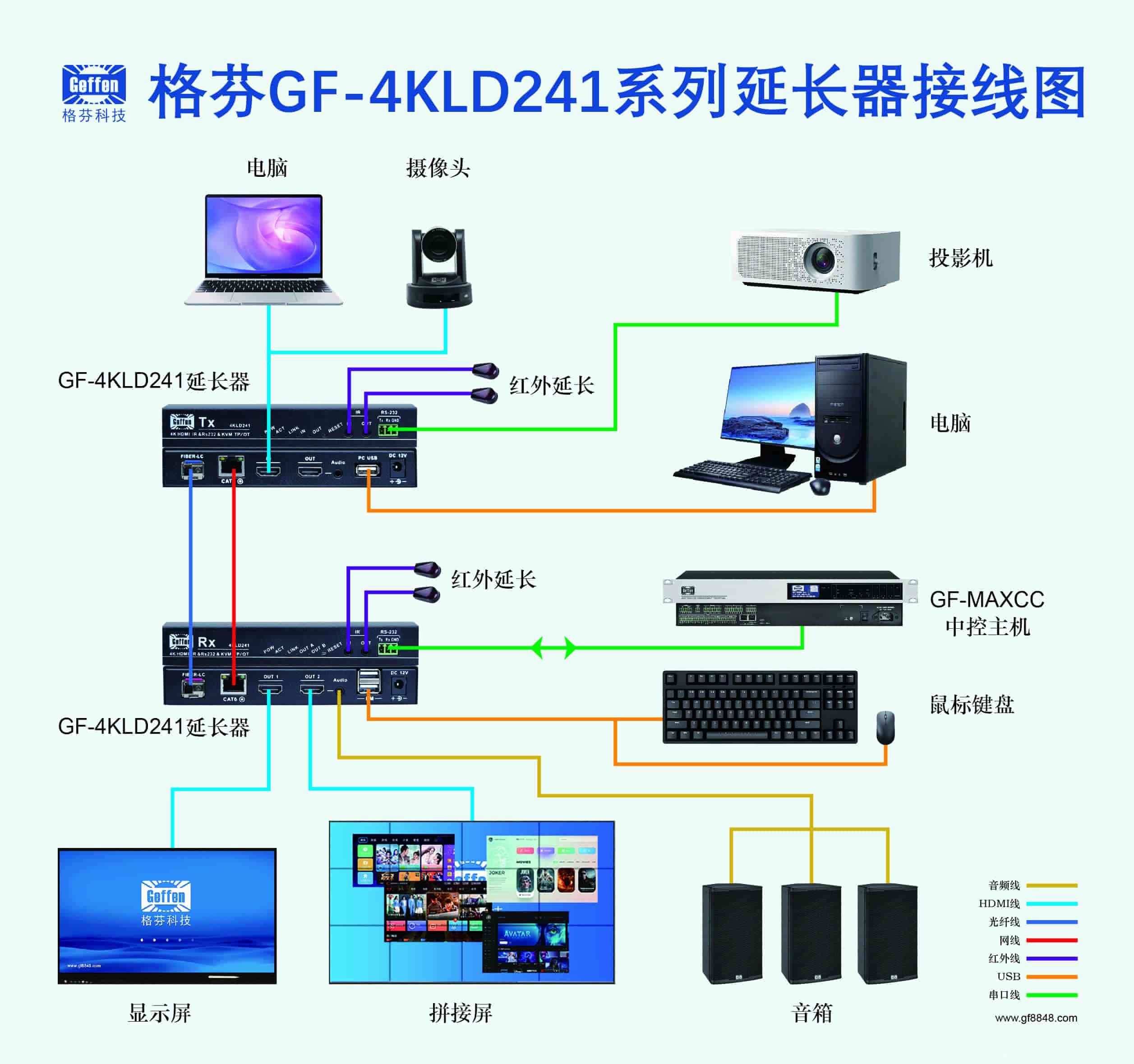

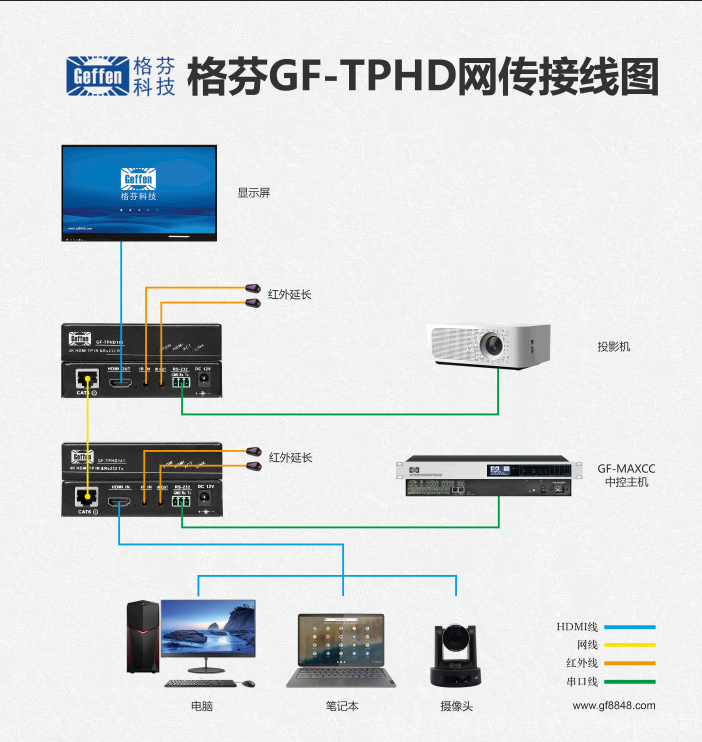

端口名称 |
功能描述 |
|
CAT6 |
网线接口 |
|
HDMI IN |
HDMI信号输入 |
|
HDMI OUT |
HDMI信号输出 |
|
IR IN/IR OUT |
红外信号输入/红外信号输出: ·发射端接红外信号输入，接收端接红外信号输出 ·发射端接红外信号输出，接收端接红外信号输入 |
|
RS-232 |
串行信号收发端口，发射端/接收端作为串行信号传输媒介 |
|
DV 12V |
12V电源输入端口 |
|
指示灯名称 |
功能描述 |
|
POW |
电源指示灯, 上电后常亮 |
|
HDMI |
当有HDMI信号时灯闪烁，当信号源有HDCP加密时，信号灯常亮 |
|
ACT |
运行指示灯，设备正常运行时指示灯闪烁 |
|
LINK |
连接指示灯，网线正常连接状态下，指示灯常亮 |
